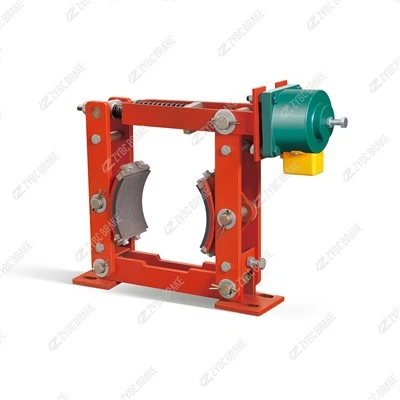

OSérie JZé uma linha de freios a tambor eletromagnéticos de{0}}nível industrial projetados para máquinas rotativas de serviço médio-a-pesado-, incluindo equipamentos de elevação e transporte, máquinas portuárias, dispositivos metalúrgicos, máquinas de mineração e máquinas de construção. Definido por seuatuação eletromagnética(corrente elétrica gera força magnética para controle de frenagem) eprojeto normalmente fechado(mola-acionada quando des-energizada), esta série oferece desaceleração dinâmica confiável, retenção de carga estática e parada de emergência-à prova de falhas. Ele é particularmente adequado para ambientes-de alta demanda (por exemplo, siderúrgicas, portos, minas), onde o desempenho de frenagem estável, o torque ajustável e a resistência a condições adversas são essenciais. Cobrindo diâmetros de tambor de 100 a 600 mm e saídas de torque de 40 a 5.000 N·m, a Série JZ atende às necessidades de aplicações de carga média-a-pesada (5 a 50 toneladas), ao mesmo tempo em que atende aos padrões do setor em termos de segurança e compatibilidade. Abaixo está uma análise detalhada de suas características de série, estrutura central, princípio de funcionamento, principais recursos, aplicações típicas e especificações técnicas:
1. Visão geral da série e função principal
A série JZ segue as convenções de nomenclatura industrial para freios a tambor eletromagnéticos, com "J" referindo-se a "eletromagnético" e "Z" denotando "freio de estilo-de tambor". Suas principais funções são adaptadas às demandas operacionais e de segurança de máquinas-da indústria pesada:
Frenagem Dinâmica: desacelerar ou parar equipamentos de alta-inércia (por exemplo, guindastes portuários, transportadores de mineração) com torque controlado para evitar oscilação da carga, choque mecânico ou danos a componentes críticos.
Retenção de carga estática: Fixação de cargas pesadas (por exemplo, bobinas de aço, minério) no local durante períodos de inatividade, manutenção ou estados-desligados-evitando movimentos acidentais.
Frenagem de Emergência: Envolvendo-se automaticamente em perdas de energia ou falhas elétricas para interromper equipamentos instantaneamente, servindo como uma barreira de segurança crítica para operações de alto-risco (por exemplo, laminadores metalúrgicos, guinchos de minas).
A série inclui modelos de vários-tamanhos (de JZ-100 a JZ-600) para atender diversos diâmetros de tambor e capacidades de carga, garantindo ampla compatibilidade com máquinas industriais.
2. Estrutura central e componentes principais
A série JZ apresenta um design robusto e de fácil manutenção,-otimizado para atuação eletromagnética e uso-pesado, com cinco subsistemas integrados:
2.1 1. Unidade de Atuação Eletromagnética (Núcleo de Potência)
A unidade converte energia elétrica em força magnética para controlar o engate/liberação do freio, compreendendo:
Bobina Eletroímã: Uma bobina-enrolada de cobre encapsulada emIsolamento classe F(resistente-ao calor até 155 graus) e alojado em uma fina carcaça de aço. Ele foi projetado para fontes de alimentação industriais padrão (CA 380 V, 50 Hz) e gera um campo magnético estável quando energizado.
Armaduras Magnéticas: Duas armaduras de aço magnético idênticas com alta permeabilidade magnética. Quando a bobina é energizada, as armaduras são atraídas para o tambor do freio, iniciando a frenagem-baseada em fricção.
Molas de retorno: Molas de aço-manganês-de alta tensão (calibradas para atender aos requisitos de torque) que empurram as armaduras para longe do tambor quando a bobina é des{2}}energizada-permitindo a função de falha-de segurança "normalmente fechada".
2.2 2. Conjunto de freio a tambor (núcleo de fricção)
O conjunto faz interface com o tambor rotativo da máquina para gerar força de frenagem, incluindo:
Sapatas de freio: Sapatas de aço arqueadas (feitas de aço carbono de alta-resistência) projetadas para corresponder aos diâmetros do tambor (100–600 mm). As sapatas são estruturalmente reforçadas para suportar altas forças de atrito e evitar deformações sob cargas pesadas.
Revestimentos de Fricção: Revestimentos compostos-à base de amianto (alto coeficiente de atrito: μ maior ou igual a 0,42, resistência ao desgaste maior ou igual a 8.000 horas de trabalho) rebitados firmemente nas sapatas do freio. As lonas são fáceis de substituir sem desmontar todo o freio, reduzindo o tempo de inatividade para manutenção.
Mecanismo de alinhamento de tambor: suportes de sapata-usinados com precisão que permitem fácil alinhamento com o tambor de freio durante a instalação. Isto garante um contato uniforme entre as lonas e o tambor, evitando desgaste irregular e flutuações de torque.
2.3 3. Sistema de ajuste de torque (núcleo de controle)
Um mecanismo dedicado para-ajustar o torque de frenagem para aplicações específicas:
Porcas de ajuste: Porcas roscadas montadas na articulação da mola. Ao girar as porcas, os operadores podem ajustar a pré-carga das molas de retorno, permitindo a regulação contínua do torque dentro da faixa nominal do modelo (40–5.000 N·m). Essa flexibilidade permite que o freio se adapte às diversas demandas de carga (por exemplo, transporte leve versus levantamento pesado).
2.4 4. Falha-Mecanismo de segurança (núcleo de segurança)
Construído em torno do design “normalmente fechado” para garantir a capacidade de frenagem em falhas críticas:
Quando a bobina do eletroímã édes{0}}energizado(perda de energia, falha elétrica), as molas de retorno empurram imediatamente as armaduras e as sapatas do freio contra o tambor-engatando o freio para travar o eixo.
Quando a bobina estáenergizado(operação normal), o campo magnético supera a tensão da mola, afastando as armaduras do tambor-liberando o freio para a rotação do maquinário. Este design elimina a dependência de energia externa para frenagem de emergência, aumentando a segurança.
2.5 5. Componentes de proteção ambiental (núcleo de durabilidade)
Carcaça de bobina isolada: a bobina isolada Classe F e o invólucro de aço protegem os componentes internos contra poeira, umidade e corrosão leve-prolongando a vida útil em ambientes industriais.
Fixadores-anti-afrouxamento: Todos os parafusos estruturais utilizam contraporcas e arruelas de pressão para resistir à vibração (comum em máquinas de mineração/construção), evitando o deslocamento dos componentes e a degradação do desempenho.
3. Princípio de funcionamento
A série JZ opera em um ciclo eletromagnético à prova de falhas, simples, mas confiável,-alinhado com a operação de máquinas-da indústria pesada:
3.1 1. Acionamento do freio (parada normal/emergência)
Parada Normal: Quando o maquinário (por exemplo, um transportador portuário) precisa desacelerar ou parar, o sistema de controle corta a energia da bobina do eletroímã. O campo magnético se dissipa e as molas de retorno empurram as sapatas do freio contra o tambor giratório.
Geração de Fricção: As lonas de fricção fazem contato total com o tambor, gerando torque de frenagem (40–5.000 N·m) para desacelerar o tambor a uma taxa controlada (menor ou igual a 1,5 segundos sob carga nominal), garantindo uma parada estável.
Frenagem de Emergência: Em caso de perda repentina de energia (por exemplo, interrupção da rede) ou falha da bobina, a bobina é instantaneamente des{2}}energizada. As molas de retorno atuam em milissegundos (menor ou igual a 0,8 segundos) para acionar o freio, travando o eixo e evitando descontrole do equipamento ou queda de carga.
3.2 2. Liberação do freio (operação normal)
Quando o maquinário precisa ser iniciado (por exemplo, levantando uma carga com um guindaste), o sistema de controle fornece energia à bobina eletroímã. A bobina gera um forte campo magnético que atrai as armaduras.
A força magnética supera a tensão da mola de retorno, afastando as armaduras (e as sapatas de freio anexadas) do tambor. É criada uma pequena folga (0,3–0,5 mm), permitindo que o tambor (e o eixo conectado) gire livremente para operação normal.
3.3 3. Retenção de carga estática
Quando o maquinário está ocioso ou pausado (por exemplo, suspendendo uma bobina de aço no ar), a bobina permanece des{3}}energizada. As molas de retorno mantêm as sapatas do freio engatadas no tambor, aplicando torque constante para segurar a carga com segurança-nenhuma alimentação externa é necessária, reduzindo o consumo de energia e aumentando a segurança.
4. Principais recursos da série JZ
A série JZ se destaca por sua adaptabilidade às demandas pesadas-da indústria, com vantagens essenciais:
4.1 1. Falha normalmente fechada-Design seguro
A configuração-engatada por mola (des{1}}energizada) garante que o freio seja acionado automaticamente em caso de perda de energia ou falhas,-eliminando o risco de movimento não planejado do equipamento, um recurso de segurança crítico para aplicações de-alta carga (por exemplo, guinchos de minas).
4.2 2. Torque de frenagem ajustável
O ajuste contínuo do torque por meio de porcas de controle permite que o freio atenda às diversas demandas de carga (40–5.000 N·m). Essa flexibilidade o torna compatível com vários tipos de máquinas (por exemplo, transportadores leves e guindastes pesados) sem a necessidade de substituição de modelos.
4.3 3. Construção durável para ambientes agressivos
As bobinas isoladas Classe F resistem a altas temperaturas (até 155 graus), adequadas para ambientes metalúrgicos ou de mineração com elevado calor ambiente.
As sapatas de freio reforçadas e as lonas de fricção à base de amianto- suportam desgaste intenso e altas forças de atrito, garantindo uma vida útil maior ou igual a 8.000 horas de trabalho em operação normal.
4.4 4. Fácil instalação e manutenção
O mecanismo de alinhamento do tambor simplifica-a instalação no local, reduzindo o tempo de configuração em 30% em comparação com freios não{2}}ajustáveis.
As lonas de fricção rebitadas podem ser substituídas em menos ou igual a 40 minutos com ferramentas básicas, e o ajuste de torque não requer equipamento especializado,-minimizando o tempo de inatividade do maquinário.
4.5 5. Conformidade com os padrões do setor
Atende aos padrões industriais chineses e internacionais, incluindoJB/ZQ4388-86(dimensões de conexão e parâmetros de torque) eJB/T7685-2006(requisitos técnicos para freios a tambor eletromagnéticos). Isso garante compatibilidade com máquinas produzidas internamente e importadas.
5. Aplicações Típicas
A série JZ é amplamente utilizada em setores da indústria-pesada que exigem frenagem confiável de serviços médios-a-pesados, incluindo:
Equipamento de elevação e transporte: Pontes rolantes (aciarias), pórticos (armazéns) e transportadores de correia (minerações) para controle e parada de carga.
Máquinas Portuárias: guindastes de contêineres, guinchos de estaleiros e manipuladores de carga a granel-resistem à umidade da água salgada e a ciclos de carga pesada.
Equipamento Metalúrgico: laminadores, manipuladores de bobinas de aço e guinchos de alto-forno-resistentes a altas temperaturas e poeira.
Máquinas de mineração: Elevadores de minas (elevação de minério), transportadores subterrâneos e unidades de britagem-adaptando-se a ambientes empoeirados e com-alta vibração.
Máquinas de construção: Guindastes de torre, guindastes sobre esteiras e betoneiras-garantindo uma parada segura durante as operações de construção.
