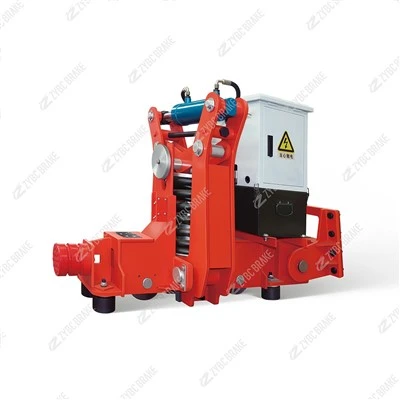

Braçadeira de trilho hidráulico série ZYTJX - ZYTJX-250-P50-RL





1. Princípio de funcionamento

A braçadeira opera com base na lógica de "fixação-acionada por mola + liberação hidráulica", complementada por projetos de intertravamento de segurança e compensação-de desgaste. O processo de trabalho principal inclui três estados principais:

1.1 Fixação (estado de segurança padrão)

Quando o equipamento-montado em trilhos (por exemplo, guindaste de pórtico, transportador ferroviário) é desligado, desligado ou em modo de emergência, o sistema hidráulico é despressurizado.

Molas internas de disco de alta{0}tensão (liga de aço 60Si2MnA) liberam força elástica, empurrando as placas da mandíbula superior e inferior do grampo para fecharem para dentro.

As placas de mandíbula (revestidas com almofadas-compostas de borracha resistentes ao desgaste) prendem firmemente as superfícies superior e lateral do trilho P50. A força de fixação de 250 kN gera atrito suficiente para travar o rodeiro do equipamento, evitando deslizamentos por gravidade (em trilhos inclinados), vento ou impacto externo.

Um mecanismo-de travamento automático na estrutura da mandíbula garante que o grampo permaneça engatado sem entrada de energia adicional, aumentando a confiabilidade do posicionamento estático.

1.2 Liberação (Estado Operacional)

Quando o equipamento precisa ser movido, o sistema hidráulico (pressão de trabalho: 12–16 MPa) é acionado. O óleo hidráulico é fornecido ao cilindro da braçadeira, acionando o pistão para superar a força da mola prato.

O pistão separa as placas da mandíbula para fora, criando uma folga de 5–8 mm entre as pastilhas e o trilho.

A braçadeira é totalmente liberada e o conjunto de rodas do equipamento pode rolar livremente ao longo do trilho, permitindo o movimento normal (por exemplo, deslocamento de guindaste, transporte por transportador).

1.3 Garantia de Segurança e Estabilidade

Resposta de Emergência: Em caso de vazamento no sistema hidráulico ou perda de potência, as molas prato acionam imediatamente as garras para-fixar novamente o trilho, evitando descontrole do equipamento-crítico para trilhos inclinados (inclinação menor ou igual a 15 graus) ou ambientes com-vento forte.

Compensação de desgaste: um mecanismo ajustável-integrado compensa o desgaste da almofada de borracha (até 10 mm), mantendo uma força de fixação consistente sem ajuste manual.

Controle de intertravamento: Equipados com chaves fim de curso (proteção IP67) que enviam sinais de “fixação” ou “liberação” ao sistema de controle do equipamento. O equipamento só pode começar a se mover quando a pinça estiver totalmente liberada, evitando mau funcionamento.

2. Aplicações Típicas

O ZYTJX-250-P50-RL é otimizado para máquinas pesadas montadas em trilhos P50 (capacidade de carga: 50–500 toneladas), adaptando-se a condições de trabalho externas, úmidas, empoeiradas ou inclinadas. As principais aplicações incluem:

2.1 Máquinas Portuárias e de Contêineres

Compatível com guindastes de pórtico, empilhadores de contêineres e carregadores/descarregadores montados em trilhos nos portos. Trava o equipamento durante o carregamento/descarga ou desligamento da carga, resistindo aos fortes ventos costeiros e evitando deslocamentos causados ​​pela vibração das ondas.

Adequado para terminais de carga a granel (carvão, grãos, minério) para proteger transportadores ferroviários e máquinas de empilhamento, garantindo a segurança operacional em ambientes-ao ar livre e com-ventos fortes.

2.2 Equipamentos Industriais de Elevação e Transporte

Usado para guindastes de pórtico, mecanismos de deslocamento de pontes rolantes e carrinhos de transferência{0}}montados em trilhos em siderúrgicas, estaleiros e fábricas de máquinas pesadas. Ele fornece travamento antiderrapante durante a manutenção de equipamentos ou içamento de peças, especialmente em trilhos inclinados (por exemplo, trilhos de transporte inclinados de oficina).

Aplicado a mesas giratórias-montadas em trilhos e transportadores de tarugos em plantas metalúrgicas, suportando altas temperaturas (menos ou iguais a 120 graus ambientais) e ambientes empoeirados, mantendo uma fixação confiável.

2.3 Máquinas de Construção e Engenharia

Compatível com guindastes de pórtico-montados em trilhos, equipamentos de montagem de pontes e sistemas ferroviários auxiliares de perfuradoras de túneis (TBM) em grandes canteiros de obras. Trava o equipamento durante pausas na construção ou instalação de componentes, evitando deslizamentos em trilhos inclinados temporários.

Adequado para equipamentos de construção de energia eólica (por exemplo, guinchos de turbina eólica montados em trilhos) para proteger a máquina durante a instalação ou manutenção das pás, resistindo a ventos fortes em parques eólicos montanhosos ou costeiros.

2.4 Equipamentos para minas e manuseio de materiais

Usado para transportadores-de minério montados em trilhos, mecanismos de elevação de minas e veículos de transporte ferroviário subterrâneo em grandes minas. Adapta-se a ambientes subterrâneos úmidos, empoeirados ou levemente corrosivos, garantindo a estabilidade do equipamento durante o desligamento ou carga/descarga.

Aplicado a transportadores-de materiais a granel montados em trilhos em usinas de energia-movidas a carvão e fábricas de cimento, evitando o deslocamento de equipamentos-induzidos por materiais e garantindo a segurança contínua da produção.
