Freio eletromagnético para guindaste
Freio eletromagnético para guindaste O freio a tambor eletromagnético da série TJ2 adota o eletroímã de freio CA monofásico, que tem as vantagens de segurança e confiabilidade, baixo ruído eletromagnético e depuração simples. É adequado para frenagem mecânica de dispositivos de acionamento mecânico, como ...
Descrição

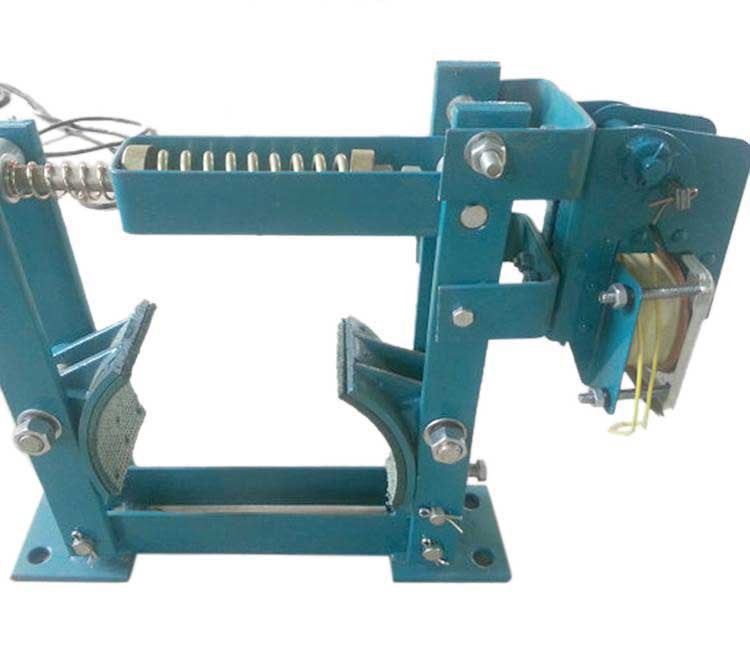

Freio eletromagnético para guindaste
O freio a tambor eletromagnético da série TJ2 adota o eletroímã de freio CA monofásico, que tem as vantagens de segurança e confiabilidade, baixo ruído eletromagnético e depuração simples. É adequado para frenagem mecânica de dispositivos de acionamento mecânico, como elevação, transporte, metalurgia, mineração, construção, etc.
Parâmetros básicos:
Modelo do produto: TJ2-100 / 100, TJ2-150 / 100, TJ2-200 / 100, TJ2-200 / 200, TJ2-300 / 200, TJ2-300 / 300
Diâmetro da roda aplicável: 100 ～ 300mm
Torque de frenagem: 10 ～ 500Nm
Data técnica
Momento de frenagem (NM) | Distância de recuo de entulho (mm) E=Nermal / Máx | Distância da ponta da mão (mm) X=Nermal / Máx | Curso do parafuso | Torque do eletroímã (Nm) | ||
JC=25% e 40% | JC=100% | JC25% -40% | JC=100% | |||
TJ2-100 / 100 | MZD1-100 | 20 | 10 | 2/3 | 5.5 | 3 |
TJ2-200 / 200 | MZD1-200 | 160 | 80 | 2.5/3.8 | 40 | 20 |
TJ2-300 / 300 | MZD1-300 | 500 | 200 | 3/4.4 | 100 | 40 |
Esboço e dimensão da instalação
Dimensões de instalação externa
Modelo | Largura da capa do freio (mm) | Diâmetro da roda do freio (mm) | Tamanho (mm) | ||||||||
H1 | K | i | d | A | E | G | H | n | |||
TJ2-100-100 | 70 | 100 | 100 | 115 | 40 | 13 | 240 | 145 | 130 | 245 | 5 |
TJ2-200-200 | 90 | 200 | 170 | 190 | 60 | 17 | 398 | 250 | 210 | 412 | 7 |
TJ2-300-300 | 140 | 300 | 240 | 270 | 80 | 21 | 520 | 310 | 290 | 566 | 9 |
