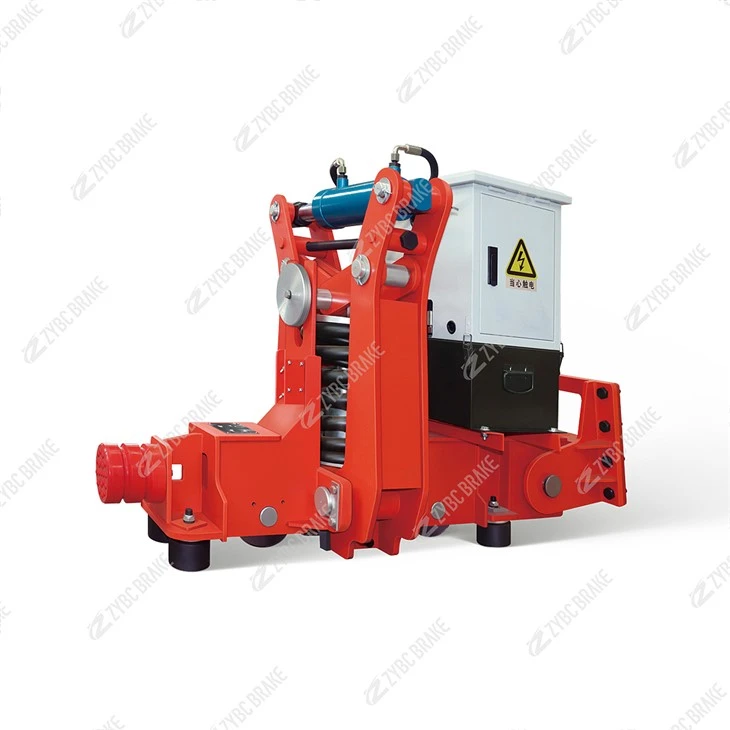

Braçadeira de trilho hidráulico série ZYTJX de alta qualidade



1. Visão geral da série e função principal

A série ZYTJX (trilho Z =, Y=hidráulico, fixação T =, J=serviço pesado-, X=antiderrapante-) é classificada comodispositivo de travamento-crítico de segurança, distinto dos freios de deslocamento padrão. Suas principais funções são adaptadas à segurança-de máquinas montadas em trilhos:

Bloqueio de Tempestade/Vento: Proteger os mecanismos de deslocamento do guindaste contra fortes cargas de vento (até 35 m/s) para evitar "passagem sobre trilhos" ou tombamento lateral-crítico para guindastes portuários externos expostos a tufões ou rajadas fortes.

Suporte de trilho estático: Travamento do maquinário durante manutenção, carga/descarga de carga ou falta de energia, garantindo estabilidade mesmo em trilhos inclinados (menor ou igual a 5 graus).

Bloqueio Sísmico e de Emergência: Engate automático durante atividades sísmicas ou falhas repentinas de equipamento para minimizar o deslocamento do guindaste e o estresse estrutural.

Com forças de fixação que variam de 50 a 300 kN e compatibilidade com tamanhos de trilhos (43 a 75 kg/m), a série é otimizada para máquinas-montadas em trilhos pesados ​​(50 a 600 toneladas) em portos, pátios ferroviários e canteiros de obras.

2. Princípio de funcionamento

A série ZYTJX opera em umprincípio de fixação hidráulica, usando pressão hidráulica para acionar mandíbulas-em forma de cunha ou blocos de fricção em contato direto com a alma e a cabeça do trilho. Seu ciclo de trabalho inclui três estados principais:

2.1 1. Liberação do grampo (deslocamento normal)

Quando o guindaste precisa se mover (deslocar-se ao longo dos trilhos), o sistema de controle fornece pressão hidráulica (12–25 MPa) ao cilindro hidráulico da braçadeira.

O cilindro pressurizado retrai um pistão, afastando as garras/blocos de fixação do trilho. Isto cria uma folga (10–20 mm) entre o grampo e o trilho, permitindo que as rodas do guindaste rolem livremente sem resistência.

2.2 2. Engate da braçadeira (travamento/segurança)

Bloqueio ativo: Para proteção contra tempestades ou retenção estática, o sistema de controle reduz a pressão hidráulica. Molas de retorno internas (ou uma válvula de alívio de pressão) empurram o pistão para frente, empurrando as garras/blocos de fixação contra o trilho.

Amplificação de Força: Componentes-em forma de cunha (integrados nas garras) amplificam a força hidráulica/mola de 3 a 5 vezes, gerando alta força de fixação (50 a 300 kN) para segurar o trilho com firmeza. O atrito entre as almofadas de borracha/metal da braçadeira e o trilho evita o deslizamento.

Design-com travamento automático: O ângulo da cunha (6 graus –10 graus) garante que a braçadeira permaneça engatada mesmo se a pressão hidráulica for totalmente perdida-forças externas (por exemplo, vento) aumentam a força de fixação, melhorando a confiabilidade-antiderrapante.

2.3 3. Envolvimento de emergência (falhas/condições extremas)

Em caso de falha do sistema hidráulico, perda de potência ou velocidade do vento excedendo o limite de segurança (detectado pelos anemômetros), a braçadeira engata instantaneamente.

Acumuladores de reserva (opcionais) ou molas de retorno acionam as mandíbulas/blocos em contato com o trilho em menos ou igual a 0,5 segundos, travando o guindaste para evitar deslocamento.

3. Estrutura central e componentes principais

A série ZYTJX apresenta um design robusto e adaptativo-com trilhos com quatro subsistemas críticos, otimizados para cargas pesadas e ambientes severos:

3.1 1. Unidade de Atuação Hidráulica (Núcleo de Potência)

Cilindro Hidráulico de Alta-Pressão: Um cilindro de ação simples-ou dupla-ação (feito de aço 45#) com vedações FKM, classificado para 12–25 MPa. Ele converte a pressão hidráulica em força linear para controlar a liberação/engate do grampo.

Bloco de válvula de controle: Integra válvulas solenóides, válvulas de alívio e válvulas de retenção para regular a pressão, evitar sobrecarga e permitir uma resposta rápida. Modelos-de serviço pesado incluem sensores de pressão para monitoramento de status-em tempo real.

Acumulador Hidráulico (Opcional): um acumulador carregado-de nitrogênio que armazena pressão para garantir o acionamento de emergência mesmo se o sistema hidráulico principal falhar.

3.2 2. Conjunto de fixação do trilho (núcleo de fixação)

Mordentes/blocos de fixação: Duas mandíbulas simétricas (aço fundido QT500) com pastilhas de fricção substituíveis. As pastilhas são feitas de composto de borracha-metal (para anti{3}}deslizamento) ou liga de alta-resistência (para resistência ao desgaste), garantindo um coeficiente de atrito (μ maior ou igual a 0,6) mesmo em trilhos molhados/empoeirados.

Mecanismo de Cunha: Cunhas-de aço usinadas com precisão (HRC 45–50) que amplificam a força de fixação. O ângulo de-travamento automático é calibrado para evitar deslizamento sob cargas máximas de projeto (por exemplo, vento de 35 m/s).

Compatibilidade Ferroviária: Espaçamento de mandíbulas ajustável para caber em perfis de trilhos padrão (43 kg/m, 50 kg/m, 60 kg/m, 75 kg/m) e alturas de trilhos (140–190 mm), eliminando a necessidade de modificações personalizadas nos trilhos.

3.3 3. Mecanismo de devolução e segurança (núcleo de confiabilidade)

Molas de retorno-de alta tensão: Molas de compressão de aço-manganês (uma ou duas por braçadeira) que fornecem força de engate-à prova de falhas quando a pressão hidráulica é liberada. A pré-carga da mola é ajustável para atender aos requisitos do trilho e da carga.

Fechadura Mecânica (Opcional): um sistema de lingueta-e-de catraca que fixa as mandíbulas de fixação na posição engatada para armazenamento ou manutenção-de longo prazo, evitando a liberação acidental.

3.4 4. Componentes de proteção e montagem (núcleo de durabilidade)

Habitação resistente às intempéries-: uma caixa selada de aço ou ferro fundido (proteção IP65) que protege os componentes internos contra chuva, névoa salina, poeira e detritos-críticos para ambientes portuários e costeiros.

Revestimento anti{0}}corrosão: Todas as peças metálicas são revestidas com resina epóxi (100–120 μm de espessura) ou galvanizadas-por imersão a quente para resistir à corrosão por água salgada (portos) e à exposição a produtos químicos (zonas industriais).

Suportes-amortecedores de vibração: Os isoladores de borracha entre a braçadeira e a estrutura do guindaste reduzem a transferência de vibração durante o deslocamento do guindaste, protegendo os componentes hidráulicos e prolongando a vida útil.

4. Principais recursos e vantagens

A série ZYTJX se destaca por seu design específico-para trilhos e confiabilidade-em condições extremas, com benefícios essenciais:

4.1 1. Alta força de fixação e desempenho-antiderrapante

Com forças de fixação de até 300 kN e pastilhas de fricção (μ maiores ou iguais a 0,6), a braçadeira oferece excepcional-resistência ao deslizamento-, protegendo guindastes contra velocidades de vento de até 35 m/s e evitando movimentos em trilhos inclinados (menor ou igual a 5 graus).

4.2 2. Auto{1}}bloqueio e falha-Confiabilidade segura

O design de travamento automático do mecanismo de cunha-garante que a braçadeira permaneça engatada mesmo se a pressão hidráulica for perdida, eliminando a dependência de energia externa para segurança. Isso está em conformidade com rígidos padrões de segurança de guindastes para proteção contra tempestades.

4.3 3. Trilho-Adaptável e versátil

O espaçamento ajustável das mandíbulas se adapta à maioria dos perfis de trilhos padrão (43–75 kg/m), tornando-o compatível com diversas máquinas-montadas em trilhos (guindastes portuários, veículos metropolitanos, pátios ferroviários). Não são necessárias modificações personalizadas nos trilhos, reduzindo os custos de instalação.

Durabilidade em ambientes 4.4 4. severos-

A proteção IP65 e os revestimentos resistentes à corrosão-permitem uma operação confiável em névoa salina (portos), poeira (pátios ferroviários de mineração) e temperaturas extremas (-30 graus a 100 graus).

As pastilhas-de fricção resistentes ao desgaste têm uma vida útil maior ou igual a 15.000 horas de trabalho sob uso normal, reduzindo a frequência de manutenção.

4.5 5. Resposta rápida e fácil integração

Tempo de ativação de emergência Menor ou igual a 0,5 segundos garante travamento rápido em cenários críticos (por exemplo, rajadas de vento repentinas).

Compatível com sistemas de controle de guindaste (PLC, HMI) por meio de sinais hidráulicos/elétricos padrão, permitindo o acionamento automático com base na velocidade do vento, atividade sísmica ou entrada do operador.

5. Aplicações Típicas

A série ZYTJX foi-desenvolvida especificamente para máquinas pesadas-montadas em trilhos em ambientes-críticos de segurança:

Guindastes Portuários: guindastes de pórtico-com pneus (RTGs) de borracha,-guindastes de pórtico montados em trilhos (RMGs) e mecanismos de deslocamento de guindastes-do navio para{3}}a costa (STS)-proteção contra tufões e ventos fortes.

Equipamento de construção-montado em trilhos: pontes rolantes, transportadores aéreos e sistemas ferroviários de máquinas perfuradoras de túneis (TBM)-bloqueados durante manutenção e eventos sísmicos.

Manutenção de metrô e ferrovia: veículos de trituração de trilhos, trens de inspeção de trilhos e plataformas de manutenção de metrô-garantindo estabilidade durante trabalhos em trilhos elevados.

Pátios Ferroviários Industriais: transportadores-ferroviários pesados ​​para bobinas de aço, contêineres ou materiais de mineração-evitando o movimento nos trilhos do pátio durante a carga/descarga.
