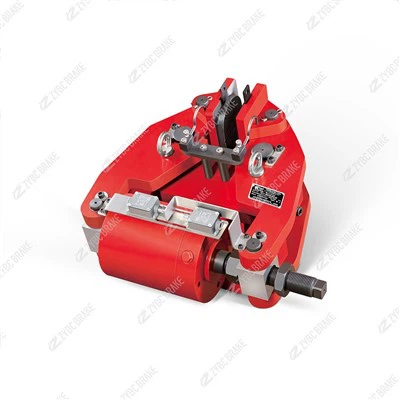

Freio de segurança SBD315-A

O SBD315-A é umForça de fixação de 315 kN, freio de segurança a disco hidráulico normalmente fechado, aplicado por mola e liberado hidraulicamente-um dispositivo à prova de falhas para eixos de baixa velocidade de equipamentos industriais pesados, como guindastes, guinchos de mineração e transportadores inclinados, com revestimentos de fricção estáveis ​​sem amianto e interruptores de intertravamento de segurança opcionais.

---

Especificações principais

Parâmetro	Valor
Força de aperto	315 kN
Tipo de freio	Freio a disco normalmente fechado, acionado por mola e liberado hidraulicamente
Diâmetro do disco aplicável	1600–1800 mm (típico)
Espessura do disco	25–30 mm
Pressão operacional	16–21 MPa
Autorização de liberação	0,75–1,25mm
Tempo de resposta (fechamento)	Menor ou igual a 0,8 s
Forro de fricção	Material duro sem amianto, μ ≈ 0,36
Proteção	IP65
Temperatura ambiente	-20 graus a +60 graus
Peso	~235–280kg
Interruptores de segurança	Limite de liberação opcional + limite de desgaste do revestimento (intertravável por PLC)

---

Estrutura e Princípio de Funcionamento

Estrutura: Design simétrico de duas pinças com molas prato, cilindros hidráulicos, conjuntos de pistão, sapatas de freio e interruptores de segurança opcionais; usa selos importados para longa vida.

Operação à prova de falhas:

Ligação (pressão aplicada): O óleo hidráulico empurra os pistões para fora, comprimindo as molas do disco para retrair as sapatas e liberar o freio.

Desligamento (perda de pressão): As molas do disco se expandem, empurrando as sapatas contra o disco para acionar o freio.

Os interruptores de segurança sinalizam o status do freio e o desgaste das pastilhas para proteção de intertravamento.

---

Principais vantagens

Confiabilidade à prova de falhas: O design normalmente fechado garante a frenagem se a energia/hidráulica falhar.

Alto desempenho: Coeficiente de atrito estável; revestimentos insensíveis à água/maresia para ambientes agressivos.

Segurança inteligente: Chaves de limite opcionais permitem monitoramento em tempo real e intertravamentos de CLP.

Vedação durável: As vedações premium minimizam vazamentos e prolongam a vida útil.

Fácil manutenção: O design modular permite a rápida substituição e ajuste do revestimento.

---

Aplicativos

Primário: Frenagem de segurança de emergência para eixos de baixa velocidade de guindastes grandes/médios, máquinas de movimentação portuária e guinchos de mineração.

Secundário: Frenagem de trabalho/emergência para transportadores de correia inclinados, guindastes de cabo e sistemas de manuseio de materiais pesados ​​em ambientes industriais severos.

---

Instalação e Manutenção

Instalação:

Monte sobre base rígida; garantir a concentricidade do disco (excentricidade menor ou igual a 0,15 mm) e paralelismo com as sapatas do freio.

Utilize mangueiras hidráulicas compatíveis e conexões adequadas; sangre o ar do sistema antes do comissionamento.

Conecte chaves de segurança ao sistema de controle para proteção de intertravamento.

Manutenção:

Diariamente: Verifique a pressão hidráulica, vazamentos e status da chave; superfície limpa e respiro de ar.

3 meses: Inspecione a qualidade do óleo; substitua se estiver contaminado.

6 meses: Verificar espessura do revestimento (substituir se < 5 mm); verifique a integridade do selo.

12 meses: Revisão de cilindros; verifique se há desgaste na superfície do disco; calibrar interruptores de segurança.

2 anos: Inspecione a elasticidade da mola prato (substitua se estiver fatigada); realizar um teste de retenção de pressão do sistema completo (queda de pressão menor ou igual a 0,5 MPa em 10 minutos); substitua todas as mangueiras hidráulicas.

Nunca modifique componentes relacionados à segurança; utilize peças sobressalentes originais.
